Конструкция станка:
- станок с 6-мя шпинделями: 3 сверлильных шпинделя 3 шпинделя для нарезки резьбы метчиком
- вращение трубы осуществляется сервомотором 1,5 квт
- регулируемый угол поворота трубы на 90° или 120° или 180°
- гидравлическая система: комплект специальной конструкции из 5 гидравлических насосов
- трансмиссия для сверлильных шпинделей – 3 комплекта
- трансмиссия для шпинделей для нарезки резьбы – 3 комплекта
- система зажима труб – 1 комплект
- сверлильный инструмент – 3 комплекта
- инструмент для нарезки резьбы - 3 комплекта
- устройство подачи трубы вперед/назад. Максимальный ход подачи трубы 800 мм. Мощность сервомотора 1 квт
- устройство автоматической подачи с зажимным патроном: максимальный диаметр трубы 168,3 мм, толщина стенки 8,9 мм (в соответствии с Вашими чертежами труб), только для подачи в одном направлении слева – направо
- пульт автоматического управления: программируемый логический контроллер PLC с цветным ЖК монитором TFT HMI сенсорного (касательного) типа эргономичной конструкции. Установка параметров работы путем ввода цифровых данных на сенсорном экране. Цифровая система контроля положения сервомотора и модульное запоминающее устройство.

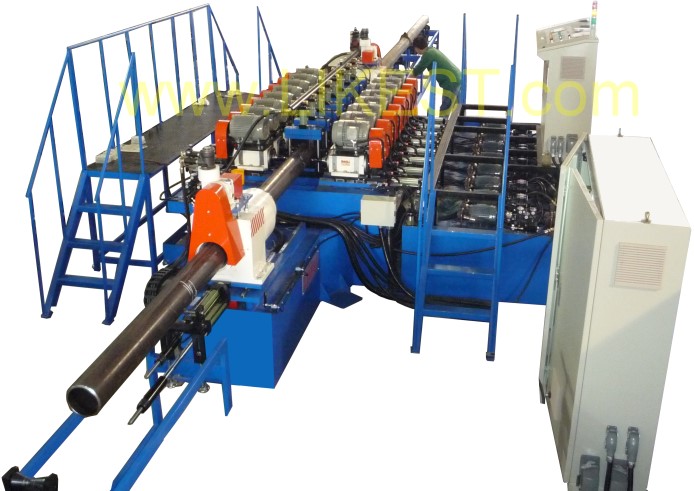

Описание станка CF-12000-6:
- направляющие для сверлильных шпинделей, обеспечивают перемещение каждого шпинделя влево – вправо
- направляющие для шпинделей нарезки резьбы, обеспечивают перемещение каждого шпинделя влево – вправо
- станок может быть использован для труб с максимальной длиной 12 м (АВТОПОДАЧА)
- держатель сверлильного инструмента - цанга ER40
- диаметр отверстия сверления 9,525 мм или 12,7 мм с одним размером цанги (держатель инструмента)
- материал для сверления: малоуглеродистая сталь (api P110 и 420SS)
- возможность хранения программ на USB диске (флэшка). Количество сохраняемых программ неограниченно, что позволяет создавать библиотеку программ обработки
- высокая надежность и долговечность комплектующих станка
- гидравлический зажим трубы
- режимы работы станка:
- толчковая ручная подача
- полуавтоматический режим
- полностью автоматический режим
- процесс сверления (дистанционное управление): отверстия могут быть на равных и неравных интервалах по длине и окружности (360°).
Виды сверления:
- одиночное сверление
- непостоянный интервал сверления (возможность установки различного расстояния между отверстиями сверления)
- постоянный интервал сверления между отверстиями
- Гидравлическая система: бесступенчатая регулировка, петлевая гидравлическая схема с установкой ноля.
- Возможность сверления на высоких и низких оборотах
- Надежное крепление трубы, обеспечивающее стабильное сверление с надежным сохранением нулевого положения
- Система СОЖ для охлаждения инструмента
- Установка сверлильных шпинделей по кругу (не по спирали)
- Возможность регулировки расположения головок шпинделей (влево – вправо) для выбора шага сверления на трубе.
- Возможность сверления труб разных диаметров
- система подачи труб: 6 М
- система выгрузки труб: 6 М

Applications :

Нефтесервисная индустрия, Нефтяные трубки, Нефтяные обсадные трубы, Вакуумно-изолированные трубки, (HDPE) стальные сетчатые армированные полиэтиленовые композитные трубы.
